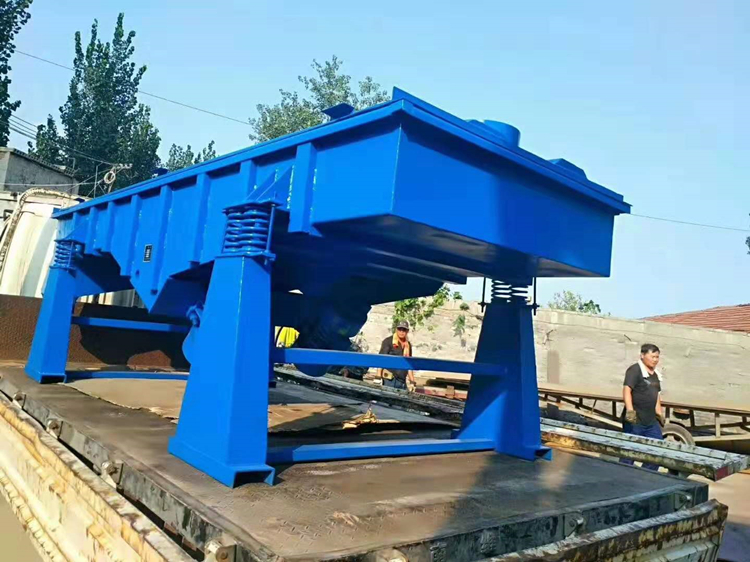

直线振动筛的工作原理和组成部件解析

一、核心定义与工作原理

直线振动筛是一种利用双振动电机同步反向旋转产生线性激振力的工业设备。其工作原理为：

激振力生成：两台振动电机的偏心块旋转时，平行于电机轴的离心力相互抵消，垂直于电机轴的离心力叠加形成单一方向的合力。

物料运动轨迹：在激振力与物料自重力的共同作用下，物料在筛面上被垂直抛起，随后向前跳跃式移动，形成连续的抛物线轨迹。小颗粒通过筛孔下落，大颗粒滞留筛面，实现分层与分级筛分。

筛分过程：物料从进料口均匀进入，通过多层筛网分离为不同粒度的筛上物与筛下物，分别从各自出口排出。

二、结构组成与关键部件

筛箱：

由高强度钢板（如Q235、Q345）焊接而成，承载筛分物料主体结构。

前端设入料口，后端设出料口，部分型号采用全封闭设计避免粉尘外溢。

内部安装1-5层筛网，根据需求分为脱介段与分级段，部分设备集成喷水装置辅助脱水。

振动电机/激振器：

核心动力源，通过反向同步旋转的双激振器或振动电机产生定向激振力。

振动参数（振幅、频率）可调，适应不同物料筛分需求。

安装方式包括卧式与立式，部分场景采用防爆电机。

筛网与网架：

筛网材质可选金属丝、聚氨酯或尼龙，网架分为木质（轻质物料）和金属框架（高比重或大产量场景）。

筛网需平整张紧以提升筛分精度，部分型号采用三卡槽安装结构，支持快速拆装。

减振系统：

包含螺旋弹簧或橡胶弹簧，垂直安装于筛箱与支架之间，缓冲振动传递至地面，保障设备稳定性。

支撑结构：

支架由槽钢焊接而成，支撑筛箱整体重量，支柱需垂直于地面并加固底座。
